Wie zeichnet man Winkel richtig?
Arbeitsblätter und Lernvideo zum Thema "Winkel zeichnen" mit dem Geodreieck.
Was ist ein Winkel?
siehe auch: Winkel bei Wikipedia
Ein Winkel ist ein Teil der Ebene (wie eine Art "Kuchenstück") welcher aus zwei Strahlen (= Halbgeraden) gebildet wird.
Der gemeinsame Punkt der Halbgeraden nennt man Scheitel oder Scheitelpunkt.
Winkel begegnen uns im Alltag an vielen Stellen.

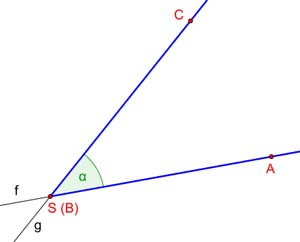

Siehe links (oder oben):
S: Scheitelpunkt
$\alpha$: Winkelmaß
Mit 3 Punkten (hier A, B, C) kann man immer einen Winkel konstruieren.
Warum ist das Messen, Zeichnen und Bestimmen von Winkeln so wichtig?
Beim Messen und Zeichnen von Winkeln sind einige grundlegende Punkte wichtig, um präzise Ergebnisse zu erzielen:
1. Verwendung eines Geodreiecks oder Winkelmessers
- Geodreieck: Ein Geodreieck ist das häufigste Werkzeug, um Winkel zu messen und zu zeichnen. Es hat eine Skala, die es ermöglicht, Winkel von 0° bis 180° abzulesen.
- Winkelmesser: Wenn der Winkel größer als 180° ist, kommt oft ein Winkelmesser zum Einsatz, der 360° abdeckt.
2. Startpunkt bestimmen
- Der Winkel wird immer vom Scheitelpunkt (dem Punkt, an dem die beiden Schenkel des Winkels aufeinandertreffen) aus gemessen. Dieser Punkt sollte genau auf der 0-Marke des Geodreiecks oder Winkelmessers liegen.
3. Richtige Ausrichtung
- Der Nullpunkt des Geodreiecks muss genau auf einem der beiden Schenkel des Winkels liegen. Dann wird entlang der Skala der Wert des Winkels abgelesen.
4. Zeichnen von Winkeln
- Um einen Winkel zu zeichnen, legst du einen Schenkel des Winkels entlang der 0°-Linie des Geodreiecks. Dann markierst du den Punkt, der dem gewünschten Winkel entspricht, und ziehst von dort aus den zweiten Schenkel durch den Scheitelpunkt.
Wichtig Winkel: 30 Grad Winkel messen - Einfach in unserer Winkel-App nachprüfen!
Der blau eingezeichnete Winkel ist der 30 Grad Winkel!
Wichtig Winkel: 60 Grad Winkel messen - Einfach in unserer Winkel-App nachprüfen!
Der blau eingezeichnete Winkel ist der 60 Grad Winkel!
Wichtig Winkel: 120 Grad Winkel messen - Einfach in unserer Winkel-App nachprüfen!
Der blau eingezeichnete Winkel ist der 120 Grad Winkel!
Wichtig Winkel: 180 Grad Winkel messen - Einfach in unserer Winkel-App nachprüfen!
Der blau eingezeichnete Winkel ist der 180 Grad Winkel!
Wichtig Winkel: 270 Grad Winkel messen - Einfach in unserer Winkel-App nachprüfen!
Der blau eingezeichnete Winkel ist der 270 Grad Winkel!
Wo wird das gebraucht?
1. Geometrie und Mathematik:
- In der Schule ist das Messen und Zeichnen von Winkeln ein zentraler Bestandteil des Geometrieunterrichts. Es ist wichtig für das Verständnis von Formen wie Dreiecken, Vierecken und Kreisen.
2. Bau und Architektur:
- Beim Entwerfen von Gebäuden und Strukturen ist das genaue Messen und Zeichnen von Winkeln entscheidend, um stabile und sichere Konstruktionen zu gewährleisten.
3. Technisches Zeichnen:
- In vielen technischen Berufen, wie im Maschinenbau oder der Elektrotechnik, ist präzises Arbeiten mit Winkeln notwendig, um Bauteile korrekt zu planen.
4. Astronomie und Physik:
- In der Astronomie misst man Winkel, um die Position von Sternen und Planeten zu bestimmen. In der Physik ist das Arbeiten mit Winkeln z.B. in der Optik oder Mechanik wichtig.
5. Kunst und Design:
- Auch im Bereich der Gestaltung, etwa beim Zeichnen von Perspektiven oder Mustern, spielen Winkel eine Rolle.
Die Winkelarten - von spitz bis überstumpf
Das Lernvideo "Winkel zeichnen mit dem Geodreieck"
In nur 2:35 Min. erkläre ich dir, wie man Winkel korrekt mit dem Geodreieck zeichnet. So schnell hast du es in der Schule wahrscheinlich nicht kapiert. Probier es aus! Wenn du alles verstandes hast, solltest du die Übungen machen, um zu prüfen, ob du es wirklich verstanden hast.

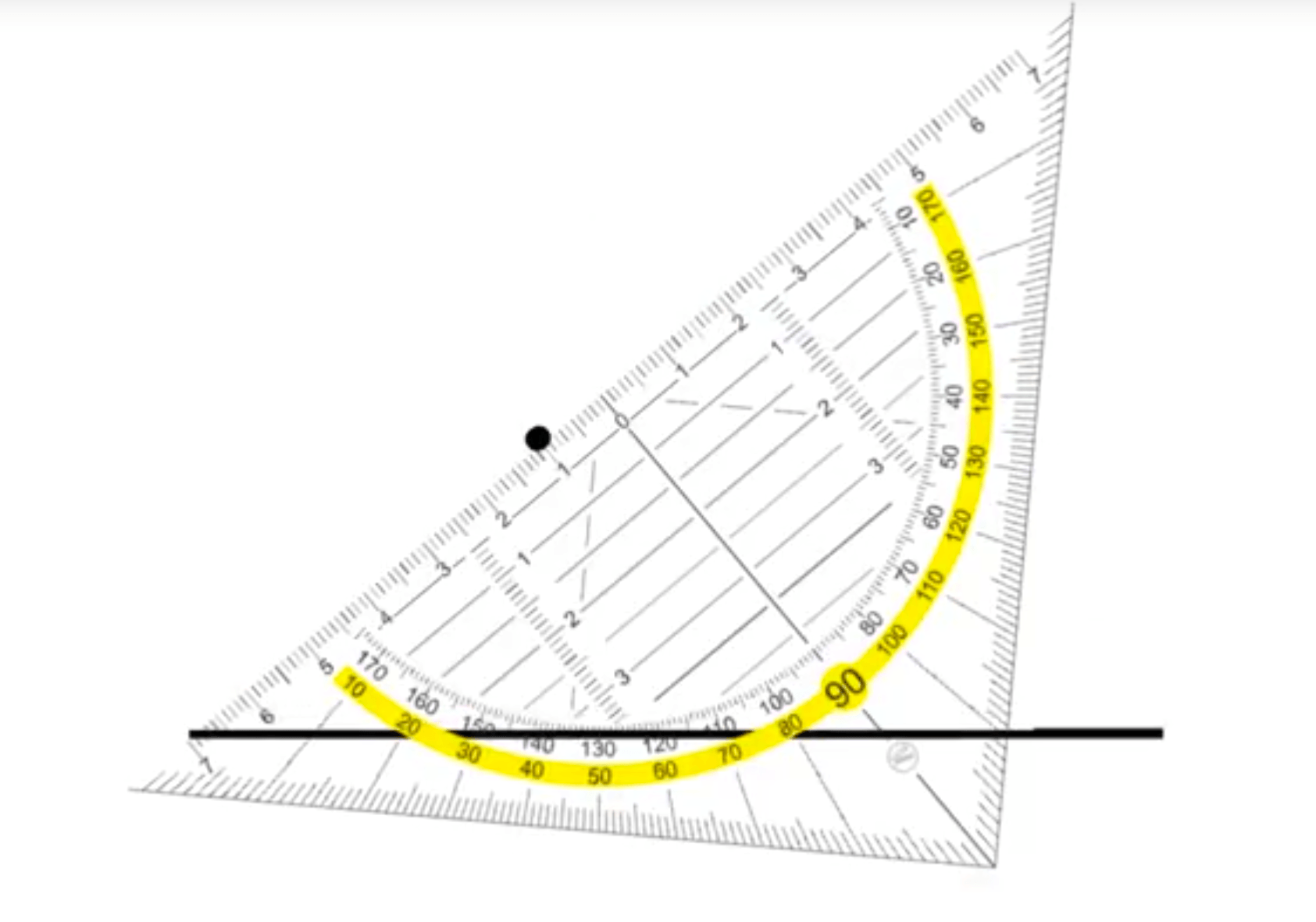

Zeichne den ersten Schenkel, markiere den Scheitelpunkt mit einem spitzen Bleistift, lege das Geodreieck richtig an. Zeiche nun den zweiten Schenkel!

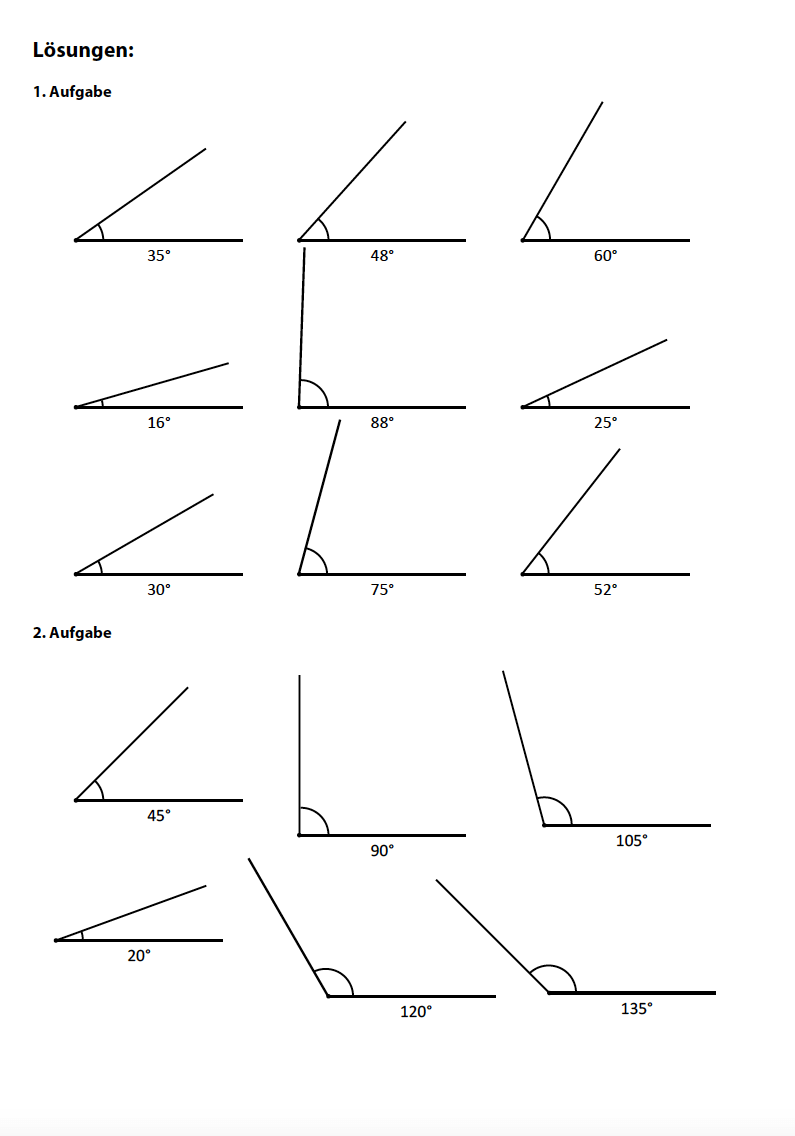

Arbeitsblätter zum Thema Winkel zeichnen
